Двухполосная АС с простейшими кроссоверами

Борис Пухов.

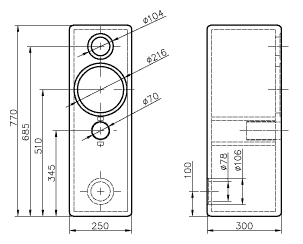

Разрабатывая и изготавливая новую модель акустики, производитель пытается нарисовать портрет ее слушателя и оценить обстановку, в которой эта система будет установлена. Но я хочу описать конструкцию, идеологом создания которой стал ее будущий хозяин. Вот краткий перечень тех пожеланий, которые мы получили в качестве руководства к действию от очередного заказчика. Это должны быть напольные акустические системы для прослушивания спокойной музыки в уютной домашней обстановке. Они должны гармонировать с имеющимся интерьером, но иметь изюминку в дизайне. Последним, но категоричным требованием было использование простейших разделительных фильтров первого порядка (похоже, сильно сказалось влияние на заказчика множества статей о вреде фильтров высоких порядков). Об авторe Борис Пухов - выпускник Ленинградского Политехнического института, специалист по акустике в компании "Питер-Мьюзик". Принимает непосредственное участие в разработке АС по индивидуальным заказам, причем не только для Hi-Fi-систем, но и домашнего театра. Последнее достижение - запуск в производство автомобильных сабвуферов под торговой маркой Bloodhound. Вырисовывалась следующая картина: низкочастотный динамик будет бумажным - порядок фильтра обязывает, хотя алюминиевый диффузор в сочетании с отделкой светлым дубом как нельзя лучше отвечал бы требованиям дизайна квартиры; акустическое оформление - фазоинвертор, так как в результате прослушивания клиент однозначно отдал предпочтение этому типу; система будет двухполосной; интерьер комнаты подразумевал изготовление изделия с плавными линиями, и тут как нельзя лучше пригодилась уникальная методика "монолита", разработанная в нашей компании для производства корпусов. Все его грани получаются скругленными, что также благоприятно сказывается на проблеме дифракции в ВЧ-области. И про изюминку не забыли: точеный дубовый тоннель фазоинвертора, выведенный на переднюю панель, как нельзя лучше дополнял плавные обводы углов. Покопавшись в истории, мы решили взять за основу разработку пятнадцатилетней давности норвежской фирмы SEAS, благо сейчас в России с такими брэндами, как VIFA, SCANSPEAK и SEAS, проблем нет. Приятно было отметить, что восьмидюймовый бумажный вуфер Н333 и тканевый купольный высокочастотник H519 выпускаются и по сей день. Динамики были приобретены, и начался процесс воплощения в жизнь идеи клиента. Корпус изготавливается из МДФ высокой плотности (боковые и задняя стенки 19 мм, передняя - 25 мм). После раскроя панели по периметру обклеиваются дубовым бруском таким образом, что в местах их стыков образуются лабиринты - 100-процентная гарантия от утечек. О герметичности конструкции свидетельствует и тот факт, что перед фанерованием приходится сверлить технологическое отверстие, т.к. колебание температуры воздуха приводит к втягиванию стенок. Таким способом и были собраны два 39-литровых корпуса. Cтык "монолит": 1 - дубовый брус, 2 - панель МДФ, 3 - шпон. Особенностью метода "монолит" является то, что корпус получается неразборным, и поэтому перед установкой последней панели производится горячая накатка вибропоглощающего состава "визомат" на внутренние плоскости и установка фильтра. Наличие внутренних распорок придает конструкции дополнительную жесткость. Что характерно, при сборке не используется ни одного шурупа. Трехслойное покрытие матовым лаком надежно защищает корпус от колебаний влажности в помещении и подчеркивает рельефность структуры натурального дерева. Для установки на шипы-опоры в нижней панели на этапе производства монтируются потайные гайки М8. Несколько слов о фильтре: катушки индуктивности с воздушным сердечником и межслойной пропиткой собственного производства. Конденсатор металлопленочный полипропиленовый К78-19, хорошо себя зарекомендовавший в акустических фильтрах. Так как от этих колонок не требуется сильных смещений диффузора низкочастотной головки и "ветров" в тоннеле не предвидится, мы ограничились портом диаметром 70 мм. Длину подбирали экспериментально, настраивая корпус на собственную частоту резонанса головки (33 - 35 Гц). На время настройки устанавливался пластиковый тоннель, длина которого подбиралась экспериментально и получилась равной 150 мм. Учитывая скругленность краев точеного тоннеля, мы сделали его длиной 160 мм и вклеили его в корпус колонки. Динамики устанавливались в переднюю стенку на специально отфрезерованный посадочный пояс через прокладку из тонкой резины и закреплялись винтами с помощью саморазжимных бронзовых втулок. Объем корпуса в нижней части был равномерно заполнен синтетической ватой, объем которой подбирался по минимальной резонансной частоте системы при заглушенном отверстии тоннеля. Все эксперименты и настройки проводились на одном корпусе, а второй был собран по образу и подобию, т.к. динамики фирмы SEAS славятся высокой стабильностью параметров однотипных изделий. Основным критерием качества готовых изделий клиент считал результат прослушивания. Оно производилось совместно с консервативным британским усилителем Musical Fidelity A220. Мягкий тембр, легкость и ажурность звучания с хорошей проработкой пространственной картинки позволяло длительно слушать музыку без признаков утомления, что вполне устраивало их хозяина. Мы все же решили снять АЧХ по звуковому давлению в ближнем поле с помощью спектроанализатора Audio Control SA-3055, используя встроенный генератор розового шума. Расположение микрофона не позволяло фиксировать работу фазоинвертора, о чем свидетельствует явный завал в НЧ области на светодиодном дисплее (шаг 1 дБ), в то время как при прослушивании проблем с басом не возникало. Чувствительность оказалась на уровне 89 дБ. В завершение хочется отметить, что от качества изготовления корпуса в огромной степени зависит эмоциональное восприятие музыки и радовать глаз - не последняя задача современных акустических систем.

01.09.2001
